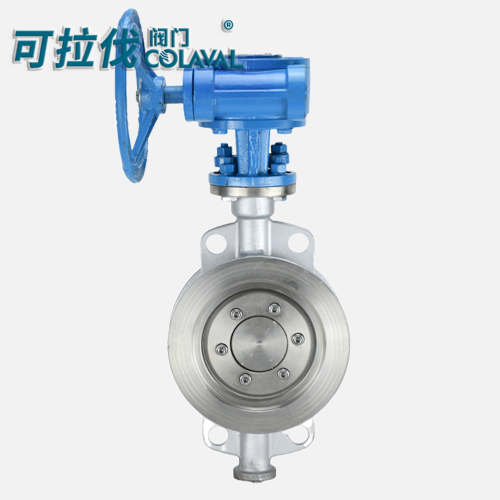

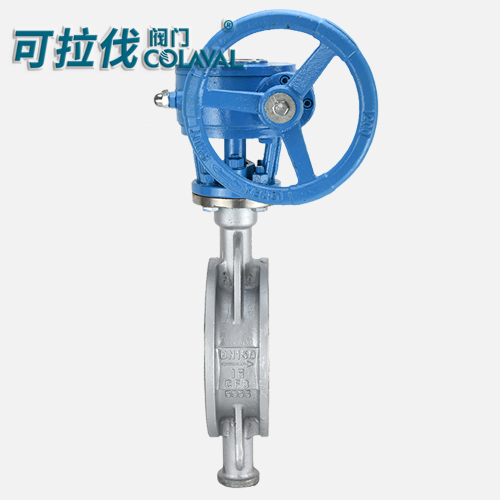

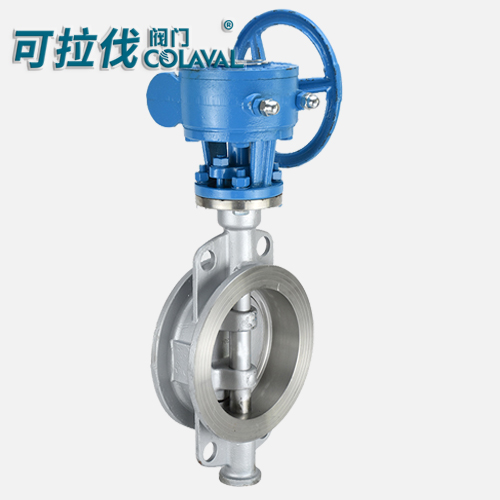

D373W不銹鋼渦輪硬密封對夾蝶閥概述：
D373W不銹鋼渦輪硬密封對夾蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。渦輪對夾式硬密封蝶閥主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。
不銹鋼渦輪硬密封對夾蝶閥碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。美標對夾式硬密封蝶閥開啟力矩小，靈活方便，省力節能、無泄漏、耐高壓、耐腐蝕、耐磨損、使用壽命長等特點。美標對夾式硬密封蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。硬密封蝶閥還具有以下幾個特點：
①三偏心結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
②碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
③大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
④具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
不銹鋼渦輪硬密封對夾蝶閥技術參數：
閥體：鑄鋼、不銹鋼、鉻鉬鋼、合金鋼；
蝶板：鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼；
密封圈：不銹鋼、聚內脂、抗磨材料；
適用介質：水、蒸氣、油品、酸類腐蝕性等；
設計與制造標準【API 608、API 6D、BS 5351、ASME B16.34】
結構標準【API B16.10、API 6D、DIN 3202】
連接標準【 ASME B16.5、DIN2543-2550】
測試標準【ISO5208、API 6D、BS 6755】
不銹鋼渦輪硬密封對夾蝶閥型號編制說明： |
D |
3 |
7 |
3 |
H |
-16 |
C | |
閥門類型 |
動作方式 |
連接方式 |
閥門結構 |
密封材料 |
公稱壓力 |
閥體材質 | |
D：蝶閥 |
3：渦輪 |
7：對夾 |
3：三偏心 |
H：硬密封 |
16：1.6MPa |
C：碳鋼 | |
|
無：手柄 |
4：對夾 |
|
F：PTFE |
10：1.0MPa |
P：不銹鋼304 | |
|
|
|
|
|
25：2.5MPa |
R：不銹鋼316 |
不銹鋼渦輪硬密封對夾蝶閥特點：
三偏心多層次金屬硬密封蝶閥是我公司節能型蝶閥。采用三維偏心原理設計，密封圈采用硬軟兼具的多層次結構。適用于介質溫度≤550℃的冶金、電力、石油、化工及給排水等介質管道上作調節流量的截斷流體，密封性能可靠。
1、三偏心多層次硬密封蝶閥系列產品，流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小，啟閉力矩小，工藝性能好和適用的壓力、溫度范圍廣。
2、采用三偏心斜錐面密封，利用蝶板擺動接觸密封、密封啟閉無磨損，關閉時具有越關越緊，密封性能越可靠，開啟確保密封面完全脫離接觸，確保密封面不損傷。
3、當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。
4、密封面選擇D507Mo和鈷基硬質合金等材料制作，具有耐腐蝕、耐高溫、使用壽命長的特點，克服了高溫使用時熱膨脹閥門易泄漏的缺點。
5、蝶板密封圈采用軟硬層疊式金屬片，它具有彈性密封和軟硬多層次密封兼容的雙重特點，無論在抗腐蝕、耐高溫的情況下，均有良好的密封性。

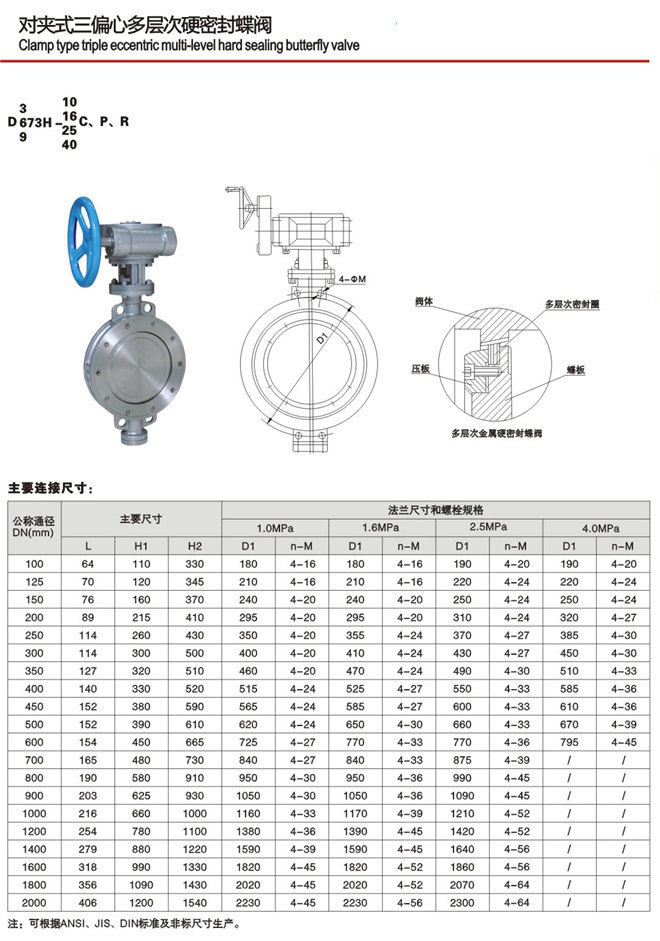

6、常規高性能蝶閥是雙偏心設計，詳見圖中a、b(即驅動軸偏離法蘭中心線和偏離密封面中心線)而三偏心蝶閥在此基礎上將閥座中心線在與閥體中心線形成一個ß角偏置，使得蝶閥在啟閉過程中，蝶板的密封面在開啟瞬間立即脫離閥座密封面，而在關閉瞬間才會接觸并壓緊密封面。當完全開啟時，兩密封面之間形成一個間隙C，這種設計徹底消除了兩密封面之間的機械磨損和擦傷，并改密封副之間的過盈密封為接觸性密封，使蝶閥的密封性能和使用壽命都得到大大提高。
不銹鋼渦輪硬密封對夾蝶閥主要零件材質：
|
零件名稱 |
材 料 | |
閥 體 |
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼等特殊材料 | |
蝶 板 |
鑄鋼、不銹鋼、鉻鉬鋼、合金鋼等特殊材料 | |
密 封 圈 |
多層次不銹鋼合金、PTFE | |
閥 桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼、17-4PH | |
填 料 |
柔性石墨 |
不銹鋼渦輪硬密封對夾蝶閥主要技術參數： |
公稱通徑 |
DN(mm) |
50～1200 | |
公稱壓力 |
PN(MPa) |
1.6 |
2.5 |
4.0 | |
試驗壓力(MPa) |
強度試驗 |
2.4 |
3.75 |
6.0 | |
密封試驗（水） |
1.76 |
2.75 |
4.4 | |
密封試驗（氣） |
0.6 | |
泄 漏 量 |
A級（零泄漏 D級（1×DNmm3/s） | |
設 計 標 準 |
GB／T12238-1989 JB/T 8527-97 | |
法蘭連接尺寸 |
GB9113.1-9113.26 JB/T74-90 | |
結 構 長 度 |
GB／T12221-1989 | |
壓 力 試 驗 |
GB／T13927-92；JB／T9092-1999 | |
適用介質 |
水，污水，蒸汽，空氣，各種油類，酸類，堿類，鹽類等。 | |
適用溫度 |
-29℃—425℃（碳鋼），-40℃—550℃（不銹鋼、鉻鉬鋼） | |
驅動方式 |
渦輪蝸桿 |
|
