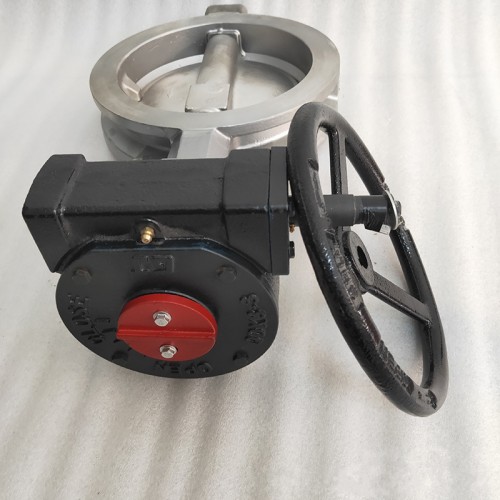

手動高性能蝶閥GD371H原理作用： 蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。高性能蝶閥解決了通用閥門難以適應的高低溫、高壓、真空等工況而開發的產品。該閥具有獨特的自密封和雙偏心結構，可作快速切斷或調節流量之用。 高性能蝶閥連接方式可采用對夾式或用于大管徑及管路終端的凸耳式單法蘭設計。除了按ASME B16.5、B16.47標準外，還可按用戶要求，用于DIN標準、JIS標準和***標等連接尺寸。 手動高性能蝶閥GD371H性能特點： ①使用獨特的動載密封PTFE閥座設計，彈性好，可靠性高； ②無需增加O型圈或金屬部件來保持密封； ③唇緣式密封結構可補償溫度和壓力的變化； ④使用壽命長，維修量小； ⑤密封試驗，雙向達到無氣泡泄漏； ⑥耐火/防火閥座，防火型蝶閥設計遵照API607標準。 手動高性能蝶閥GD371H技術參數： | 公稱通徑 | DN50-DN1200(2"~48") | 適用溫度 | -50℃~450℃ | | 公稱壓力 | PN0.6-PN4.0(150LB~300LB) | 適用介質 | 水、蒸汽、油品、腐蝕性介質 |
手動高性能蝶閥GD371H部件材質： | 類型 | 高性能四氟密封蝶閥 | 高性能金屬密封蝶閥 | | 閥體 | WCB、SS304、SS316 | WCB、SS304、SS316 | | 閥板 | SS304、SS316 | SS304、SS316 | | 閥桿 | 17-4PH | 17-4PH | | 閥座 | POM、EPDM、PTFE、RPTFE | SS316、0Cr12Mn5NiMo3Al、Inconel 825 | | 軸套 | SS304、PTFE | SS304 | | 填料 | PTFE | 石墨 | | 壓環 | Q235、SS304、SS316 | Q235、SS304、SS316 |
手動高性能蝶閥GD371H外形尺寸： | DN | 近 似 尺 寸 （mm） | kg | | A | B | C | E | G | H | K | P | S | X | Y | | 50 | 43 | 23 | 96 | 38 | 124 | 279 | 80 | 186 | 7 | 24 | 50 | 3 | | 65 | 49 | 27 | 119 | 59 | 194 | 279 | 111 | 275 | 11 | 15 | 48 | 5 | | 80 | 49 | 27 | 132 | 73 | 203 | 279 | 121 | 316 | 11 | 15 | 74 | 6 | | 100 | 54 | 30 | 157 | 95 | 216 | 279 | 133 | 341 | 11 | 15 | 94 | 8 | | 125 | 64 | 30 | 186 | 111 | 217 | 279 | 135 | 362 | 11 | 15 | 111 | 12 | | 150 | 57 | 33 | 216 | 142 | 235 | 279 | 152 | 378 | 14 | 18 | 146 | 13 | | 200 | 64 | 36 | 270 | 188 | 270 | 559 | 187 | 441 | 16 | 22 | 194 | 20 | | 250 | 71 | 41 | 324 | 236 | 329 | 559 | 232 | 531 | 21 | 28 | 243 | 35 | | 300 | 81 | 48 | 381 | 282 | 357 | 559 | 260 | 596 | 24 | 33 | 289 | 51 |
|
