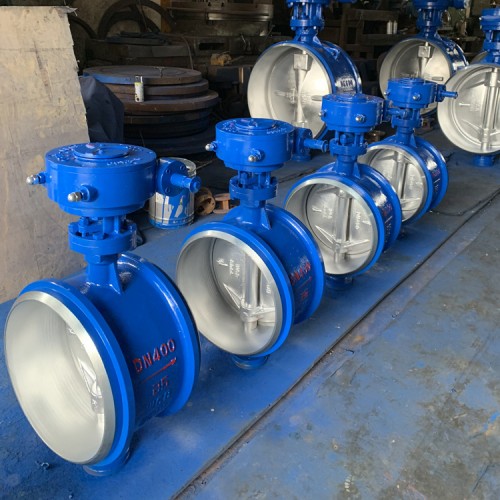

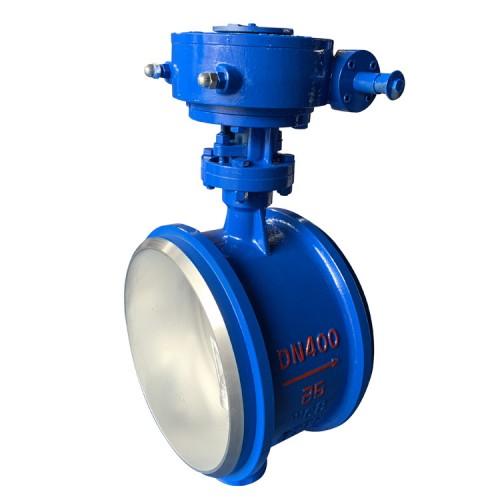

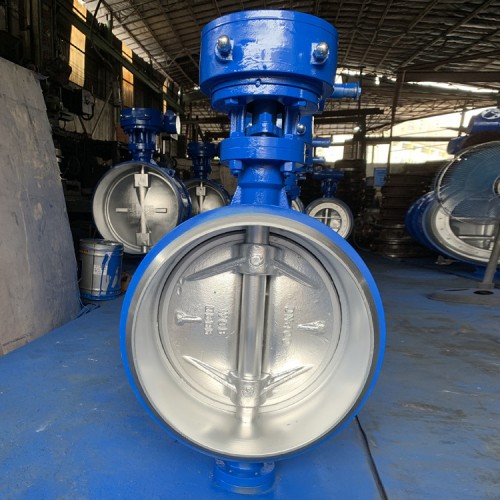

焊接蝶閥D363H

品牌廠家：COLAVAL/可拉伐

產品型號：D363H

連接方式：焊接

公稱通徑：DN80-DN2000

閥體材質：碳鋼、不銹鋼、鉻鉬鋼

壓力溫度：PN10-PN64 -29℃～425℃

結構形式：中線型

應用領域：高壓焊接蝶閥三偏心焊接蝶閥D63Y-64C 硬密封高壓焊接蝶閥雙向承壓

在線詢價

服務熱線：021-8037092318701880159

產品優點

操作簡單

結構緊湊、體積小、重量輕、操作靈活、使用方便
特點

具有耐高溫、高壓、耐腐蝕、耐磨損等特點
省力靈巧

操力矩小，操作方便，省力靈巧。
密封性強、零泄露

采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏
可選裝

傳動型式:蝸輪傳動、氣動傳動、電動傳動。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

焊接蝶閥D363H原理作用：

焊接蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥軍郵雙向密封功能，產品符合***家GB/T13927-92閥門壓力試驗標準。

焊接蝶閥D363H性能特點：

①結構緊湊、體積小、重量輕、操作靈活、使用方便；

②采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；

③此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；

④具有耐高溫、高壓、耐腐蝕、耐磨損等特點；

⑤傳動型式:蝸輪傳動、氣動傳動、電動傳動。

三偏心焊接蝶閥D363H技術參數：

公稱通徑DN（mm）	DN（100～1200）mm、in4-48
公稱壓力PN（MPa）	強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度	碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃
適用介質	水、熱水、蒸汽、油品
焊接標準	GB12224、ANSI B16.25、DIN2559
壓力等級	ANSI 150LB磅級/PN25

三偏心焊接蝶閥D363H部件材質：

閥體	碳鋼、不銹鋼、鉻鉬鋼
蝶板	碳鋼、合金鋼、鉻鉬鋼
閥座	不銹鋼、鈷基硬質合金
軸套	不銹鋼
閥桿	不銹鋼、特殊材料
填料	柔性石墨

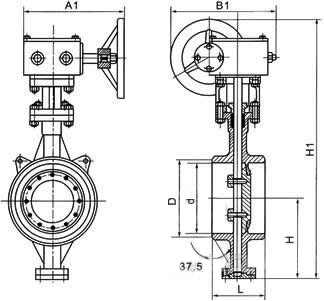

三偏心焊接蝶閥D363H外形尺寸：

公稱壓力									PN1.6
公稱通徑		外形尺寸（參考值）							重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328
