蝶閥介紹指南 蝶閥的種類及類型

蝶閥的發明改善了各個行業的工藝和應用。本介紹性指南旨在讓您熟悉什么是蝶閥、它的工作原理及其設計變化。

什么是蝶閥?

蝶閥是一種通過圓盤的四分之一圈旋轉來調節大管徑內材料流動的機構。

一根桿穿過圓盤的中心,該桿連接到控制圓盤運動的致動器。圓盤位置平行或垂直于介質流動。蝶閥與其他閥門不同,因為閥瓣始終處于流動中,從而導致閥門任何位置的壓力變化。

流體系統依賴于可靠的閥門。我們的蝶形控制閥選擇由尺寸適合各種應用的盤形閥組成,并嚴格按照行業標準制造。瀏覽我們的產品頁面,為您的特定操作找到的蝶閥。對于定制零件,請參閱我們的聯系我們頁面。

為什么叫蝶閥?

有些閥門以其形狀命名,如球閥、截止閥、針形閥等。其他閥門以其運動和功能命名——閘閥、旋塞閥、夾管閥、救生閥、滑閥等。 蝶形控制閥門也因其運動而得名。

蝶閥因其運動類似于飛行的機翼而得名。桿類似于蝴蝶的身體,而圓盤則像蝴蝶的翅膀一樣移動。蝶閥的運動類似于蝴蝶著陸時翅膀上下移動 90 度的運動。

蝶閥的用途是什么?

蝶閥通過啟動、減慢或停止介質來調節流量。磁盤以 90 度的低扭矩旋轉打開和關閉,適用于任何兼容的應用程序。由于它們成本更低且重量更輕,因此蝶閥通常比其他類型的閥門更受歡迎。

對于某些過程,***端溫度和腐蝕是很容易破壞閥門密封的因素。蝶閥可承受***冷或***熱。這意味著密封保持其完整性,這對于能源生產和石油加工等高風險應用至關重要(因為一次泄漏可能威脅公共安全或環境)。

工作原理

蝶閥歸類為角行程閥。它的工作原理類似于用于快速關閉的球閥,但與球閥不同的是,蝶閥還可以增量地打開和關閉。這種差異意味著閥瓣始終存在于流動中并允許壓力下降。

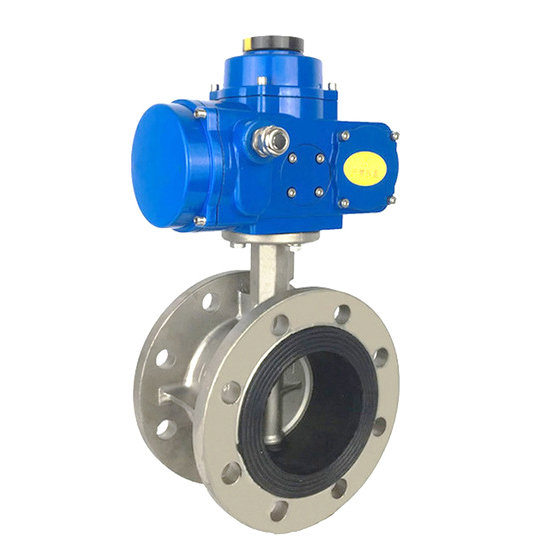

該圓盤安裝在管道的中心。閥瓣的運動由插入閥瓣的桿和位于閥門外部的執行器控制。轉動致動器將圓盤定位為垂直或平行于流動。

蝶閥在哪里?

 對于蝶閥零件方向,有一些標準指南。蝶閥需要與其他部件如泵、彎頭和其他閥門保持一定距離——6 管徑分離是理想的。

通常,蝶閥安裝時閥桿垂直,執行器直接位于其上方,但在某些情況下,閥桿水平放置。當連接到泵或止回閥時,閥瓣必須有間隙,以免干擾附近的其他零件。

3 種主要蝶閥類型

雖然這些閥門基本上都具有相同的功能,但蝶閥設計有多種變化以適應不同的操作。以下是三種主要的蝶閥類型。

零偏心蝶閥

 “同心”或“橡膠座”是零偏移設計的其他名稱。零偏移意味著閥桿沒有偏移。閥門通過閥瓣和橡膠座之間的閥桿沿閥瓣邊緣的干涉進行密封。

橡膠密封閥具有******的壓力等級(高達 250 PSI),并能承受高達 400°F 的高溫。它的橡膠座包裹著主體,以防止與保持介質純度的材料接觸。

高性能雙偏置蝶閥

這種蝶閥被稱為雙偏置,因為偏置在兩個位置:在閥瓣座/閥體密封的線處,以及在孔處。偏心定位增加了密封件的耐用性。高性能閥門可承受高達 1440 PSI 的壓力和高達 1200°F 的溫度。

凸輪作用發生在閥瓣后面的閥桿上,因為閥桿在旋轉過程中在前 10 度打開和 10 度關閉時以 90° 摩擦。

三偏心蝶閥

用于高壓系統的******蝶閥類型是三偏心蝶閥。在這三種類型中,三重偏移是*******的,排放量較低,設計用于各種環境。它的耐熱性為 1200°F,因為它可以承受 1,480 PSI 的壓力。

與雙偏置閥一樣,三偏置閥由位于中心的兩個偏置組成,但第三個偏置具有直角錐形密封的凸輪作用。由于金屬密封組件直到它們的最終點才接觸,因此它是無摩擦和長期磨損的。

常見蝶閥應用

一些工藝需要具有特殊功能的更具耐受性和耐磨性的閥門。以下是一些依賴蝶形控制閥獨特機制的常見應用。

食品加工

簡單的設計、高耐用性和低維護是在任何管道系統中調節流體流量所需的特性。經過認證的食品級座椅最適合食品加工行業,因此******白色座椅。

雖然標準彈性閥座閥門未通過 3A 認證,但市場上有許多保持內外衛生連接的閥門。閥門的閥體材料可以從環氧樹脂涂層鐵到尼龍 11 涂層鐵再到青銅、304SS 和 316SS。

煉油廠

蝶閥常見于煉油廠。這些通常會使用更“高端”的帶鋼閥體的高性能閥門,或“防火”和氣密性的三偏心設計。許多涉及水的應用都使用彈性固定版本。

關閉閥門

蝶閥通常是1.5”-148”以上的通用截止閥的******選擇。它們的簡單設計使它們比其他類型的閥門占用更少的空間和更輕的重量。這些閥門比截止閥的閘門提供更緊密的密封,并且通常是氣密的。這在試圖阻止流體流動時最有用,因為它可以防止任何流體在關閉時通過管道。

造船業

由于蝶閥在鹽水中具有很高的耐用性,因此通常在選擇 ABS 批準材料的船舶中使用蝶閥。這種類型的閥門有效地在船舶的管道系統中形成水密關閉,以防止管道中的任何流動。它們的小尺寸也使它們能夠在船上常見的狹窄空間中使用。

它們可用于“自升式”鉆井平臺、壓載系統、船側和許多其他應用。許多應用也需要經過防火安全認證的閥門。附加功能是自動化和氣動功能(“閉環”氣動水下、電動和液壓)。

務必使用帶有 ISO-5211 安裝墊和閥桿的閥門。通過這種方式,可以更輕松地在任何端口進行替換。此外,請注意只有 ISO-5211 安裝墊的閥門,因為閥桿通常是制造商的“特殊產品”。
