J41F直通式襯氟截止閥原理作用： J41F襯氟截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；J41F襯氟截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。 襯氟截止閥截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。 J41F直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強,被廣泛應用在石油、化工等管路系統中做截斷介質用,但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節,以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構,用以防止由于管路壓力波動造成內件沖出閥體的可能性,結構緊湊,使用安全,表面均勻包覆一層FEP。
J41F直通式襯氟截止閥性能特點： 設計制造：GB 12233/GB 12235 結構長度：GB 12221 法蘭尺寸：JB78/JB79 壓力實驗：GB/T 13927 J41F直通式襯氟截止閥技術參數： | 公稱通徑 | DN15-DN350 | 適用溫度 | -10℃-180℃ | | 公稱壓力 | 1.0Mpa-2.5Mpa | 適用介質 | 酸、堿、鹽、王水、有機酸等強腐蝕性介質 |
J41F直通式襯氟截止閥部件材質： | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄閥 | | Z | C | P | R | PL | RL | | 閥體/端蓋/閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | | 閥桿 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 | | 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | | 填料/壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | | 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | | 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | | 緊固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | | 螺母 |
| 0Cr18Ni9 | 0Cr18Ni9 |

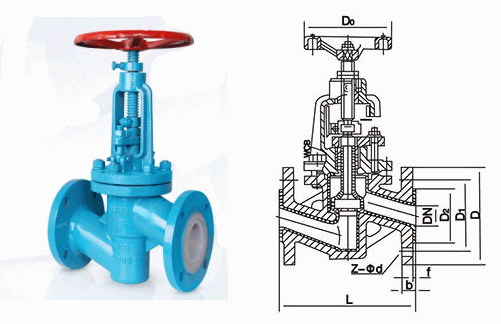

J41F直通式襯氟截止閥外形尺寸：
| 公稱通徑 | 標準值 | 參考值 | | DN(mm) | NPS | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) | | PN 1.6MPa | | 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 | | 20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.6 | | 25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 270 | 8.2 | | 32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 | | 40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 140 | 285 | 320 | 14 | | 50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 300 | 335 | 18 | | 65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 355 | 400 | 26 | | 80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-φ18 | 240 | 400 | 450 | 40 | | 100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-φ18 | 240 | 455 | 495 | 50 | | 125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-φ18 | 280 | 530 | 560 | 65 | | 150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-φ23 | 320 | 610 | 650 | 85 | | 200 | 8 | 495 | 335 | 295 | 265 | 3 | 30 | 12-φ23 | 360 | 650 | 770 | 150 | | 250 | 10 | 622 | 405 | 355 | 320 | 3 | 32 | 12-φ25 | 400 | 690 | 810 | 245 | | 300 | 12 | 698 | 460 | 410 | 375 | 4 | 34 | 12-φ25 | 400 | 730 | 845 | 295 |
|
